Cara membongkar komponen Single vane pump & Double vane pump alat berat

Cara membongkar komponen Single vane pump & Double vane pump alat berat - Dalam sistem kerja ini pastikan untuk fluida tetap aman dalam tempat dan masih layak untuk digunakan ketika melakukan proses seperti inspeksi, pemeliharaan serta pengujian juga perbaikan produk.

Baca juga artikel : Komponen vane pump & cartridge assembly (Pemasangan Pompa Hidrolik Tipe Vane).

Sebelum membuka kompartemen atau pembongkaran komponen selalu untuk gunakan wadah untuk komponen yang terdapat cairan serta untuk menyimpan cairan. Berikut ini cara untuk membongkar single vane pump.

Ketik mesin diperbaiki dianjurkan untuk melepaskan terlebih dahulu pompa serta gunakan prosedur pembongkaran pompa dari pembuatnya. Seperti yang ditegaskan oleh pembuat selalu untuk menggunakan peralatan yang tepat serta patuhi prosedur keselamatan dan sangat penting untuk menandai housing pompa sebelum membongkar.

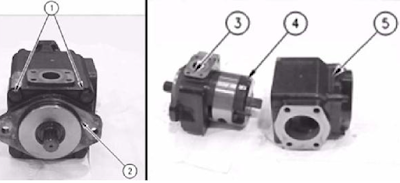

Melepaskan komponen O-ring seal (2). Lepaskan empat bolt (1).
Pisahkan body (3) dan cover (5) serta lepaskan cartridge assembly (4) dari body (3).

Cara membongkar komponen Single vane pump & Double vane pump alat berat

Melepaskan komponen retaining ring (6) dan Lepaskan O–ring (7).
Melepaskan komponen shaft (8) dan komponen bearing (10) dari body (3).
Melepaskan komponen ring (9).
Gunakan tekanan yang sesuai untuk melepas komponen bearing (10) dari shaft (8).

Melepaskan komponen lip seal (11) dari body (3).

Cara membongkar Double vane pump adalah dengan langkah sebagai berikut :

Melepaskan empat bolt (1) dari cover (2). Lepaskan cover (2) dari body (3) dan Cartridge assembly (5) akan dilepaskan ketika cover (2) telah dilepas.
Melepaskan komponen O-ring seal (4) dari cover (2) dan lepaskan cartridge assembly (5) dari cover (2).

Dengan melepaskan empat bolt (6) dari housing (7). Lepaskan housing (7) dari body (3).
Lepaskan komponen O-ring seal (8) dan cartridge assembly (9) dari body (3).
