Jenis-jenis Universal Joint / Konstruksi & Pelumasan Universal joint - Konstruksi Universal joint pada cara kerja power train ini merupakan bagian dari beberapa komponen lain, untuk mengetahui lebih banyak komponen dari komponen- komponen tersebut Baca juga artikel : Permanent Joint and Shaft Assembly.
Seperti yang tampak pada gambar terdapat beberapa komponen seperti sebuah cross atau spider yang berupa empat buah bearing journal dimana terpasang dari empat needle rollaer.
Pada gambar tersebut adalah bearing journal yang berfungsi untuk menahan beban yang tinggi serta juga ukuran dengan kecepatan tinggi sambil berosilasi. Dari bearing tersebut berfungsi untuk mencegah masuknya kontaminan yang disekat secara terpisah yang berfungsi untuk menahan pelumas. Selain itu, universal joint bearing tersebut dikandung oleh fork pada driveshaft yoke oleh driving axle yoke serta fork pada transmisi selain companon flange yang berfungsi untuk pengganti transmisi serta driving axle yoke.
Pelumasan Universal Joint
Heavy - duty joint tersebut terdapat lubang juga saluran oli yang dibor yang menyilang serta groove yang terdapat pda ujung trunnion yang mungkin untuk pelumasan needle bearing yang mudah dimana untuk dapat dilumasi dari satu atau dua grease fitting yang memungkinkan U- joint.
Sedangkan dengan melalui sebuah stand pipe atau suatu jenis check valve yang berfungsi untuk mencegah aliran balik pada bahan pelumas cair yang panas selama pengoperasian yang ditimbulkan. Pada beberapa U- joint yang terpasang ke dalam pada bagian tengah masing- masing trunnion atau proyeksi cylinder dari masing- masing sisi.
Seperti yang tampak pada gambar jika universal tidak beroperasi ujung cross akan naik satu atau lebih dengan melalui stand up pipe dimana bahan pelumas akan dapat mengalir keluar dri lubang saluran atas dan trunnion dan berakibat startup keriang sebagian.
Dengan needle bearing setiap kali universal joint dioperasikan dan stand pipe akan memastikan pelumasan trunnion. Sedangkan U- joint lain akan memiliki check valve karet yang pada masing- masing cross yang dengan fungsi yang sama.
Jenis-jenis Universal Joint
Dengan melalui berbagai cara universal joint tersebut dihubungkan ke yoke dari gambar yang memperlihatkan empat metode yang paling umum yang berfungsi untuk menghubungkan U- joint dengan round bearing cup.
Jenis-jenis Universal Joint
Dengan melalui ke U- joint dengan bearing strap atau U- bolt pda yoke yang pada ujungnya berbentuk lingkaran atau half round end yoke. Sedangkan untuk memasang joint di dalam tabung lubang yoke dengan menggunakan snap ring atau bearing plate dari yoke yang ujungnya berbentuk lingkaran penuh atau full round end yoke.
Universal joint

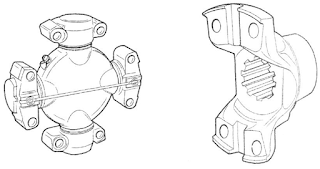

Pada gambar tersebut merupakan jenis yang banyak serta paling umum digunakan pada aplikasi pengangkutan tanah atau earth moving application, dan pada gambar tersebut merupakan universal joint jenis bersayap.
