Cara membongkar combination valve hidrolik alat berat

Cara membongkar combination valve hidrolik alat berat - Pada cara pembongkaran ini dianjurkan untuk mengenakan semua perlengkapan keselamatan yang dibutuhkan karena seperti kekuatan pegas yang melenting dapat melukai.Selain itu juga kebersihan merupakan faktor yang sangat penting. Berikut ini langkah - langkah cara membongkar combination valve.

Baca juga artikel : Cara memasang komponen silinder Hidrolik alat berat

• Dengan melepaskan relief valve (1) dari combination valve.

• Cara melepaskan tekanan spring dengan menahan retaining assembly (2) ketika mengendurkan komponen retaining assembly (2). Kemudian dengan perlahan lepaskan retaining assembly (2). Lepaskan bolt (3), O-ring seal (4), plate (5), spring (6), plate (7), valve (8), body (9), O-ring seal (10), dan O-ring seal (11) dari relief valve (1).

• Sedangkan cara melepaskan tekanan spring, tahan steering relief valve (12) ketika bolt (13) dikendurkan. Kemudian dengan Perlahan lepaskan steering relief valve (12) dari combination valve.

• Cara Untuk melepaskan tekanan spring dengan menahan retainier assembly (19) ketika retainier assembly dikendurkan kemudian perlahan lepaskan retainier assembly (19). Lepaskan bolt (24), O-ring seal (18), spring (23), valve (17), body (16), O-ring seal (22), ring (21), O-ring seal (15), O-ring seal (14), dan seat (20) dari steering relief valve (12).

• Cara melepaskan spring (27), spring (28), dan valve spool (26) dari combination valve dan lepaskan plug (30) dari tiap ujung valve spool (26) dan Jika dibutuhkan, lepaskan fitting (25) dan lepaskan plug dan O-ring seal (29) dari dalam combination valve.

• Kemudian Lepaskan signal relief valve (31) dari combination valve.

• Lepaskan komponen O-ring seal (33), O-ring seal (34), dan nut (32) dari signal relief valve (31).

• Lepaskan komponen shuttle valve (35) dari combination valve dan lepaskan plug (36) dari combination valve.

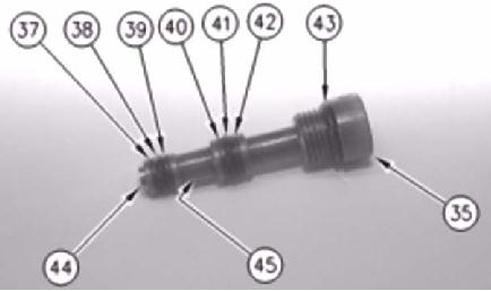

• Lepaskan komponen O-ring seal (43), back up ring (37), O-ring seal (38), dan back up ring (39) dari shuttle valve (35). Lepaskan back up ring (40), O-ring seal (41), dan back up ring (42) dari shuttle valve (35).

• Kemudian Untuk melepaskan tekanan spring, tahan plug (46), ketika plug (46) dikendurkan. Lepaskan plug (46), spring (48), dan valve (49) dari combination valve kemudian lepaskan O-ring seal (47) dari plug (46).

• Untuk melepas tekanan spring, tahan signal purge valve (50) ketika signal purge valve dikendurkan dan dengan secara perlahan lepaskan signal purge valve (50) dari combination valve.

• Lepaskan plug (56) dan lepaskan O-ring seal (55) dari plug (56). Lepaskan valve spool (57), spring (52), dan insert (51) dari combination valve. Jika dibutuhkan, lepaskan plug (53) dan O-ring seal (54) dari combination valve.

• Lepaskan plug (63) dan lepaskan komponen O-ring seal (64) dari plug (63). Lepaskan valve spool (61) dan spring (58) dari valve body (62). Lepaskan komponen valve body (62) dari combination valve. Lepaskan komponen back up ring (65), O-ring seal (66), back up ring (67), dan O-ring seal (68) dari valve body (62). Jika dibutuhkan, lepaskan plug (59) dan O-ring seal (60) dari combination valve.

• Apabila diperlukan, lepaskan sisa plug dan O-ring dari combination valve.

Demikian Cara membongkar combination valve hidrolik alat berat semoga bermanfaat.
